ГЕОДЕЗИЧЕСКИЕ ОПОРНЫЕ СЕТИ.

Топографо-геодезические работы выполняются по принципу от общего к частному. Это означает, что первоначально определяют координаты небольшого числа точек с высокой точностью, а затем на их основе определяют координаты других точек.

Геодезическая основа (сеть опорных пунктов) представляет совокупность точек, прочно закрепленных на земной поверхности, положение которых определено в общей для них системе координат и высот. В результате построения геодезических сетей определяют плоские прямоугольные координаты пунктов Х, Y и их высоты Н, которые в совокупности позволяют определить положение пункта в единой системе координат.

Виды геодезических опорных сетей

Геодезические сети подразделяются на государственные, геодезические сети сгущения и съемочные.

Наиболее общей и точной является государственная геодезическая сеть (ГГС). Она представляет основу (каркас) для построения других геодезических сетей.

Геодезическая опорная сеть подразделяется на плановую и высотную, а если для пунктов определены плановые и высотные координаты, то она является планово-высотной.

Определение планового положения пунктов, т.е. создание плановой геодезической сети, выполняется методами триангуляции, трилатерации, полигонометрии и спутниковой технологии.

Метод триангуляции представляет собой определение плановых координат пунктов на основе измерения всех углов и отдельных сторон в примыкающих друг к другу треугольниках.

Метод трилатерации (от лат. trilaterus — трехсторонний) заключается в вычислении координат опорных пунктов из измерений длин линий сторон сети треугольников.

Метод полигонометрии (от греч. poligonos – многоугольный и metreo – измеряю) состоит в определении координат пунктов посредством измерения углов и длин сторон в полигонометрических ходах, прокладываемых обычно между пунктами триангуляции.

Плановая государственная геодезическая сеть создана главным образом методом триангуляции. В зависимости от точности измерения углов и расстояний, а также порядка последовательности ее развития она подразделяется на сети 1, 2, 3, 4 классов. Плановая ГГС 1 и 2 классов служит для научных исследований, связанных с определением фигуры и размеров Земли как планеты, а также для создания единой системы координат на всю территорию страны.

Сеть 1 класса строится в виде системы полигонов. Полигоны состоят из звеньев-цепочек треугольников с длиной стороны не менее 20 км и протяженностью до 200 км, которые располагаются вдоль меридианов и параллелей. Сеть треугольников 1 класса внутри заполняют (сгущают) сетью треугольников 2 класса, которые в свою очередь заполняются сетью 3 и 4 классов.

На современном этапе развития ГГС создана высокоточная спутниковая геодезическая сеть. Ее основу составляет единая фундаментальная астрономо-геодезическая сеть (ФАГС) России

Дальнейшее развитие ГГС предусматривает сгущение спутниковой геодезической сети 1 класса с расстояниями между пунктами 25 – 30 км и сантиметровой точностью определения взаимного положения

Высотную государственную геодезическую сеть создают методом геометрического нивелирования. В зависимости от точности определения высот пунктов, государственную нивелирную сеть подразделяют на I, II, III и IV классы. Нивелирная сеть I и II классов является главной высотной основой. Развитые на обширных территориях нескольких стран такие сети служат для решения важных научных задач (изучения современных вертикальных движений земной коры, определения разностей высот морей и океанов и др.).

Линии нивелирования I и II классов прокладывают вдоль побережий морей и океанов, а также по шоссейным и железным дорогам, вдоль крупных рек. Нивелирная сеть I класса строится в виде полигонов с периметром 3000 – 4000 км, связанных между собой. Сети II, III, IV классов прокладывают внутри полигонов I класса. Высотная ГГС является основой для создания высотного обоснования топографических съемок всех масштабов.

Исходными пунктами плановой и высотной ГГС более низких классов служат пункты высших классов точности. Так, например, исходными пунктами для развития сетей второго класса являются пункты первого класса, т.е. ГГС от первого к последующим классам точности создается методом сгущения.

Пункты ГГС закрепляются на местности специальными постоянными центрами, которые закладываются в земле (верх центра – марка находится ниже уровня земной поверхности) или в фундаментах и стенах капитальных зданий (сооружений). Опорные пункты плановой ГГС обозначены наземными сооружениями в виде пирамид и сигналов, устанавливаемых над центрами знаков.

Плановую государственную геодезическую сеть сгущают путем построения на местности геодезической сети сгущения (ГСС) и съемочной геодезической сети. Плановую геодезическую сеть сгущения (местную геодезическую сеть) создают способом триангуляции 1 и 2 разрядов и способом полигонометрических ходов 1 и 2 разрядов. Съемочную геодезическую сеть строят способом микротриангуляции, различных засечек и проложением теодолитных ходов.

Высотная геодезическая сеть сгущения строится путем проложения ходов геометрического и тригонометрического нивелирования по пунктам съемочного обоснования (ГСС и съемочных сетей). Общую плотность геодезических сетей устанавливают в зависимости от масштаба топографической съемки и условий местности.

Плановая съемочная геодезическая сеть

Плотность пунктов ГГС и сетей сгущения является недостаточной для производства крупномасштабных топографических съемок и поэтому на их основе создаются геодезические съемочные сети (съемочное обоснование). Основным методом построения съемочных сетей являются теодолитные ходы, в которых измеряются углы и длины сторон.

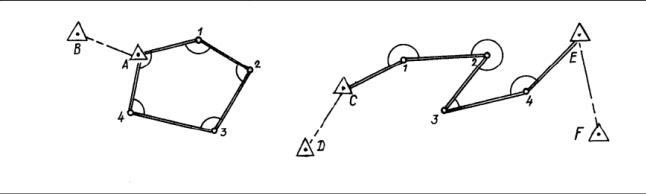

Теодолитные ходы прокладываются между твердыми пунктами, т.е. исходными геодезическими пунктами с известными плановыми координатами. Они бывают замкнутыми и разомкнутыми. Замкнутый ход представляет собой многоугольник, опирающийся на один исходный пункт (рис. 7.1, а), разомкнутый ход опирается на два исходных пункта

Полевые работы при проложении теодолитного хода включают:

1. Рекогносцировку местности, т.е. ее осмотр и выбор положения точек (вершин) теодолитного хода. Точки хода должны быть расположены так, чтобы с каждой точки была видимость на предыдущую и последующую вершины хода, а также достаточный обзор местности для проведения съемки;

2. Закрепление точек хода. Вершины закрепляют постоянными (металлические трубы, бетонные пилоны) или временными ( деревянные столбы и колья) геодезическими центрами;

3. Подготовка сторон хода для измерений. Включает очистку створа от кустарника и провешивание линий.

4. Измерение углов и сторон. Горизонтальные углы измеряют теодолитами способом приемов или круговых приемов, в зависимости от количества направлений. В замкнутых ходах измеряют внутренние углы, а в разомкнутых – левые или правые, лежащие по ходу углы. Особое внимание уделяется центрированию теодолита и визированию на низ вешек. При углах наклона более 1,5º их измеряют с целью введения поправок за наклон в длины линий. Длины сторон хода измеряют мерными лентами в прямом и обратном направлениях с относительной ошибкой

Результаты всех измерений вносятся в журнал карандашом без исправлений.

На участок площадью до 1 км2 при отсутствии данных о ГГС и сетях сгущения съемочные сети могут создаваться как самостоятельные геодезические сети в своей условной системе координат и высот.
