Дать определение топографический план

Тема: Топографические планы и карты

1. Понятия о плане и карте

_______ При изображении небольшого участка земной поверхности радиусом до 20 км его проецируют на горизонтальную плоскость. Полученную горизонтальную проекцию участка в уменьшенном виде наносят на бумагу. Ошибки, возникающие в этом случае за счет кривизны Земли, находятся в пределах самой высокой точности линейных измерений и поэтому не имеют практического значения.

_______ Чертеж, дающий в подобном и уменьшенном виде изображение горизонтальной проекции участка местности, называется планом .

_______ При изображении на плоскости значительных территорий проекцирование их производят уже на сферическую поверхность , которую затем развертывают в плоскость. При этом получают определенные искажения контуров.

_______ Уменьшенное изображение на плоскости значительных участков поверхности, полученное с учетом кривизны Земли, называются картой .

_______ При составлении карт по определенным математическим законам строят сетку меридианов и параллелей, называемую картографической сеткой , внутри которой располагают изображаемые контуры. Наличие такой сетки служит признаком карты.

Классификация карт и планов:

_______ Планы и карты с изображением контуров и рельефа называют топографическими .

_______ Планы с изображением только контуров называются контурными или ситуационными . Карты, на которых изображены географические объекты, называются географическими . Карты и планы, на которых имеется дополнительная информация называются специальными (например, климатические).

_______ Для проектирования сооружений линейного типа необходимо знать рельеф по оси сооружения. В этом случае строится профиль .

_______ Профилем называется изображение на бумаге в уменьшенном виде вертикального разреза местности.

2. Масштабы

_______ Масштабом называется отношение длины линии на плане (карте) к длине горизонтальной проекции соответствующей линии на местности.

_______ Масштабы бывают :
_________ • численными,
_________ • линейными,
_________ • поперечными.

_______ Примеры численного масштаба: 1:2000 , 1:500 , 1:10000 .

_______ Знаменатель дроби показывает, во сколько раз горизонтальная линия местности уменьшена при перенесении ее на план.

_______ Для удобства работы с планом или картой пользуются линейным или поперечным масштабом.

_______ Точность, с которой можно производить измерения по плану или карте, зависит от масштаба. Наименьшая величина, различимая невооруженным глазом, составляет 0,1 мм .

_______ Расстояние на местности, соответствующее в данном масштабе 0,1 мм на плане или карте, называется точностью масштаба .

_______ Например: 1:1000 – точность 0,1 м . Чем крупнее масштаб, тем выше точность.

3. Планы, применяемые в строительстве. Их номенклатура

_______ В землеустройстве используются обычно планы масштабов 1:10 000 и 1:25 000 . Также такие планы используются для целей земельного кадастра и мониторинга земель.

_______ В строительстве применяются планы от масштаба 1:500 до 1:5000 . Они используются для составления генпланов, технических проектов, рабочих чертежей.

_______ Для составления планов участков применяется разделение всех планов на листы, что и называется разграфкой .

_______ Чтобы определить положение листа нужного плана среди других листов, пользуются номенклатурой.

_______ Номенклатура – это система обозначений отдельных листов топографических планов.

_______ В основу разграфки и номенклатуры топографических карт и планов положена карта масштаба 1:1 000 000 .

_______ При создании топографических планов участков площадью до 20 км 2 , может быть применена прямоугольная разграфка. В основу разграфки в этом случае положен лист плана масштаба 1:5000 с размерами рамок 40х40 см .

4. Изображение рельефа на планах и картах

_______ Рельефом местности называется совокупность неровностей физической поверхности Земли.

_______ Существует несколько способов изображения рельефа. Наиболее распространенным является способ горизонталей . Сущность этого способа заключается в следующем. Поверхность участка Земли через равные промежутки мысленно рассекают горизонтальными плоскостями. Пересечение этих плоскостей с поверхностью Земли образуют кривые линии, которые называются горизонталями .

_______ Горизонталью называется линия, соединяющая точки с одинаковыми абсолютными высотами.

_______ Расстояние между секущими плоскостями называют высотой сечения рельефа (h) .

_______ Для данного листа плана или карты высота сечения рельефа – величина постоянная. Чем меньше высота сечения, тем подробнее будет изображен рельеф.

_______ Расстояние между горизонталями в масштабе плана называется заложением (d) .

_______ Для отличия повышения от понижения применяется бергштрих . Подписи отметок горизонталей делаются на повышение. Высота сечения рельефа для данного плана – величина постоянная, она зависит от масштаба плана и существующего рельефа.

5. Формы рельефа

_______ Гора — возвышение в виде купола или конуса.

_______ Котловина — чашеобразная вогнутая часть земной поверхности.

_______ Хребет — возвышенность, вытянутая в одном направлении.

_______ Лощина — углубление, вытянутое в одном направлении.

_______ Седловина — перегиб хребта между двумя вершинами.

6. Условные знаки топографических карт и планов.

_______ Для обозначения на планах и картах различных предметов и контуров местности применяются условные знаки. Условные знаки делятся на масштабные и внемасштабные.

_______ Масштабными или контурными называются такие знаки, которыми предметы местности изображаются с соблюдением масштаба данной карты или плана, например, леса, луга, пашни, озера.

_______ Если предмет в данном масштабе не может быть выражен контурным знаком вследствие своей малости, то применяется условный знак, который называется внемасштабным .

_______ Примером внемасштабных условных знаков могут являться знаки, обозначающие километровые столбы, колодцы, указатели дорог и т.д.

7. Задачи, решаемые по топографическому плану при проектировании инженерных сооружений

_______ Для определения прямоугольных координат точек по плану или карте пользуются координатной сеткой, линии которой параллельны и перпендикулярны осевому меридиану зоны. Координаты вершин квадратов координатной сетки подписаны на карте.

Например: X_А=79200+ΔX,
__________ Y_А=66200+ΔY.

7.2 Длины отрезков прямых линий между заданными точками на плане измеряются с помощью измерителя и поперечного масштаба.

7.3 Дирекционный угол линии на плане измеряется между северным направлением вертикальной линии километровой сетки и данной линией с помощью транспортира.

7.4 Отметка любой точки может быть определена относительно горизонталей. При положении точки между горизонталями проводят прямую, перпендикулярную горизонталям, и измеряют расстояние от младшей горизонтали до точки и заложение d .

__________ Отметки точек вычисляются по формуле:

,

____ где а – расстояние от младшей горизонтали до точки,
_______ d – заложение,
_______ H_І – отметка младшей горизонтали,
_______ h – высота сечения рельефа.

7.5 Крутизна ската линии

__________ Крутизна ската линии местности характеризуется ее уклоном ( u ).

__________ Уклоном называется тангенс угла наклона.

Источник

Раздел 4. Топографические планы и карты.

4.1. Понятие о плане, карте и профиле.

План – это уменьшенное, подобное изображение на бумаге незначительных участков земной поверхности, без учета кривизны земли.

Карта – это уменьшенное изображение на бумаге значительной по величине территории земной поверхности с учетом кривизны Земли.

При построении карты предполагают, что сначала поверхность Земли изображается на сфероиде определенного размера, а затем с его поверхности переносится на плоскость. Этот перенос сводится к построению на плоскости горизонтальной сетки параллелей и меридианов сфероида, называемой картографической сеткой, внутри которой наносят контуры местности и рельеф.

Математический закон построения картографической сетки на плоскости называется картографической проекцией.

Существенным отличием карты от плана является закономерное изменение ее масштаба от точки к точке, тогда как на плане масштаб постоянен во всех его частях. На картах имеются две системы координат: географическая и прямоугольная, на плане только прямоугольная. По содержанию карты бывают общегеографические и тематические (специальные).

4.2. Масштабы

Масштабом называется отношение длины линии на плане карте к длине ее горизонтального проложения на местности.

Масштаб – это степень уменьшения горизонтальных проекций контуров при перенесении их на план или карту с участка местности.

Различают масштабы: численный, линейный и поперечный.

Численный масштаб выражается в виде простой дроби с числителем равным единице. Знаменатель показывает степень уменьшения отрезка линии при перенесении на план. В СНГ применяют следующие масштабы планов и карт:

1 : 500 – 1 см на плане соответствует 5 метрам на местности,

1 : 100000 — -«- 1000 -«- и т.д.

Линейным масштабом называется графическое изображение численного масштаба. Наибольшее деление называется основанием (рис 4.1) Основание масштаба бывает 1 см или 2 см.

Рис.4.1. Линейный масштаб

Поперечный масштаб. Для повышения точности отсчитывания пользуются поперечным масштабом ( рис. 4.2).

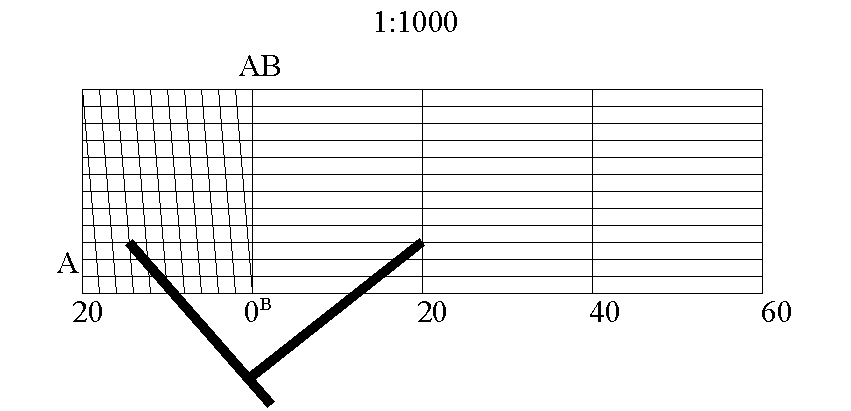

Рис.4.2. Поперечный масштаб

За основание масштаба АВ принимают 2 см. Это основание откладывают несколько раз по прямой. В полученных точках восстанавливают перпендикуляры. Левое основание делят на n равных частей (n = 10), перпендикуляры делят на m равных частей (m = 10) и проводят через концы отрезков параллельные основанию линии. Всего горизонтальных линий, считая и основание должно быть одиннадцать. Через левый верхний угол левого основания и первое деление левого нижнего основания проводят наклонную прямую, а затем параллельными наклонными линиями соединяют точки нижнего и верхнего левого основания масштаба. При основании 2 см, n =10, m=10; значение наименьшего деления поперечного масштаба или точность поперечного масштаба t равно:

При пользовании поперечным масштабом циркулем берут линию на плане и переносят на поперечный масштаб. Правую ножку циркуля ставят в правой части масштаба на один из перпендикуляров, а левую на ту же горизонтальную линию левого основания и перемещают циркуль вверх до совпадения с целыми делениями, после чего производят отсчет.

Предварительно производят оцифровку поперечного масштаба, так, например, для масштаба 1:1000:

одно деление основания (2 см) – 20 м,

одно деление шкалы по горизонтали (2 мм) – 2 м,

одно деление шкалы по вертикали (0,2 мм) – 0,2 м.

Расстояние, отмеченное на поперечном масштабе рисунка 4.2. составляет 32,6 м.

Точностью масштаба наз. горизонтальное расстояние на местности, соответствующее 0,1 мм на плане или карте данного масштаба. Точность плана в разных масштабахприведена в таблице 4.1.

Источник

Топографический план — это. Создания, методы отображения рельефа местности

Топоплан сегодня — важный документ, без которого трудно представить строительство, проектирование ландшафтных работ. Но чем он отличен, к примеру, от ситуационного или поэтажного? В статье мы детально разберем создание топографических планов, дадим определение понятия, увидим, для чего разрабатываются подобные планы, какую полезную информацию в себе несут. Рассмотрим также необходимые инструменты для их составления.

Определение

Начнем статью с определений:

• Топографический план — это документ, который составляют по результатам топографической съемки местности. Так называется чертеж элементов ситуации, рельефа, а также прочих объектов на местности с их техническими и метрическими характеристиками, который исполняется с применением утвержденных условных знаков.
• Топографический план — это вид крупномасштабного чертежа, изображающий на плоскости в условных знаках какой-либо участок земной поверхности. Он строится без учета кривизны уровневой поверхности. Здесь сохраняется постоянный масштаб по всем направлениям и в любой точке.

Главная особенность топографического плана — это его высотная составляющая. То есть, в любой точке изображения можно определить высоту прочерченного там объекта. Помимо этого, на топоплане можно измерить линейные параметры и координаты объектов (с учетом масштаба).

Все вышеобозначенные данные легко получить как на бумажной, так и на электронной версии плана. Такими образом, топографический план — это не только наглядное изображение определенной местности, но и отправная точка для моделирования и проектирования.

Отличие от геоподосновы

Нередко специалисты называют топоплан геоподосновой (и наоборот). По сути, эти понятия действительно синонимичны. Но с уточнениями. Геоподоснова может содержать в себе сразу несколько топографических планов. Это собирательное название для всех изображений территории какого-либо объекта.

И еще одно уточнение: на геоподоснове обязательно указание всех имеющихся подземных коммуникаций. На топоплане же они изображаются только по необходимости.

Отличие от карты

Чем же топографический план участка будет отличаться от той же карты? Эти документы нельзя назвать идентичными. Разработка карты связана с использованием мелких масштабов. Карты создаются для охвата более обширных территорий, нежели топографические планы.

Есть и еще одно отличие: при создании карты составитель учитывает кривизну поверхности земного шара, при создании плана — нет. Для последнего характерно использование крупных масштабов — от 1:5000 до 1:500.

Кроме того, план будет отличаться изображением следующих объектов:

• Рельеф местности.
• Инженерные и технические сооружения.
• Границы имеющихся угодий.
• Наличие подведенных коммуникаций.

Также топоплан выделяется не только графическим изображением имеющихся объектов, но и подробной информацией об их параметрах: высотных, качественных и количественных.

Составление документа

Топографические планы земельных участков составляют инженеры-геодезисты. Чтобы трудиться в этой нише, уже недостаточно закончить университет, получить диплом и закупить профессиональное оборудование для топосъемки. Специалист должен работать в организации, имеющей членство в соответствующей СРО (саморегулирующей организации).

Такое предписание действует на территории РФ с 2009 года. Его введение обусловлено желанием повысить ответственность геодезистов, укрепить их подготовленность.

Все используемые специалистами приборы проходят соответствующую аттестацию. Они должны иметь свидетельства о прохождении необходимых метрологических проверок. Обработка материалов, полученных на топосъемке, измерений ведется сегодня на лицензионном специализированном ПО.

Регулирующие документы

Как условные планы для топографических планов, так и они сами регулируются в Российской Федерации основополагающими документами:

• Инструкция по топографической съемке. Составлена в 1955 году.
• Условные знаки для топографических планов. Документ разработан в 1989 году.
• СП 47.13330.2012.
• СП 11-104-97.
• ГОСТ Р 51872-2002.

Зачем нужны топопланы?

Для чего разрабатываются условные планы для топографических планов? По сути, это необходимый предпроектный документ для начала любого строительства. Обозначим, в каких случаях он необходим:

• Получение документации-разрешения на строительство.
• Проектирование работ при возведении и реконструкции зданий и сооружений. Сюда же можно отнести проектирование прокладки коммуникаций и их реконструкцию.
• Оформление в собственность, аренда вновь образованного земельного надела.
• Вертикальная планировка какой-либо территории.
• Ландшафтное проектирование на земельных участках.

Необходимые документы

Если заказчиком топографического плана выступает физическое лицо, то достаточно лишь указать местоположение необходимого объекта (кадастровый номер или адрес участка), а затем устно договорится со специалистом о необходимость проведения тех или иных работ.

В случае когда услугу заказывает юридическое лицо, обязательно требуется составление договора, акта приемки-передачи. Заказчик также должен предоставить геодезической компании следующие документы:

• Ситуационный план необходимого объекта.
• Техническое задание на проведение геодезических, топографических работ.
• Информацию о ранее произведенных топографических работах.
• Иные документы, которые могут содержать в себе картографические сведения о данном объекте.

Как выглядит план?

Сегодня топографический план — это не только бумажный документ. Набирает популярность его представление в виде ЦММ — цифровой модели местности. Можно заказать и версию плана в распространенном сегодня PDF-формате.

Но надо помнить о том, что немногие эксплуатирующие и контролирующие организации обладают возможностью работать с документом в таком виде, заверять его электронными подписями. Отсюда для согласования и проставления необходимых печатей нужна и напечатанная версия топоплана.

О масштабе на плане

Топографический план — это документ, составленный в масштабе от 1:10000 до 1:100. В зависимости от этого, точность изображаемых объектов тоже будет различной. Например, на мелких масштабах практически невозможно изобразить деревья или коммуникации — это будет сливаться в одно пятно.

В этой сфере существуют и правила генерализации: чем меньше масштаб, тем более крупные и значимые объекты должны фигурировать на изображении.

Самые востребованные масштабы касательно топографических планов: 1:500 и 1:1000. Они используются в проектировании при строительстве. Любой такой топоплан будет состоять из чертежа и остальных вспомогательных изображений.

Основная графическая часть

Перейдем теперь к условным знакам для топографических планов. Они применимы именно для графической части документа. Тут важно выделить следующие группы:

• Рельеф. Его изображают при помощи основных и утолщенных горизонталей. Они дополняются отметками о высоте местности. Последние указываются в формате 111.22, в метрах над уровнем моря. Что любопытно, в России принята Балтийская система высот, и лишь в столице используется Московская. От первой она отличается незначительно — на +/-92 мм. Горизонтали и отметки позволяют судить о рельефе местности — возможно определить котлованы, горы, лощины, хребты, седловины и проч.
• Растительность и грунты. Знаки топографических планов обязательно «рассказывают» о видах и того, и другого.
• Гидрография. При помощи условных обозначений топографических планов изображаются реки, озера, болота и ручьи. Обязательно прописывается название водного объекта, направление его течения, глубина и скорость.
• Дорожная сеть. Обозначаются автомобильные, пешеходные, железнодорожные и трамвайные пути. Содержится информация об их покрытии, ширине.
• Инженерные сети. Условные знаки для топографических планов 1:500 призваны рассказать о подземных и наземных коммуникациях — ЛЭП, газопроводах, канализации, водопроводе, линий связи и проч.
• Ограждение. Это отображение всех типов изгородей, заборов и проч.
• Сооружения и здание. Подобные объекты снабжаются подписями с описанием их этажности, принадлежности к жилому сектору, информацией о материалах.
• Границы. На топографических планах обязательно указываются границы поселений, кадастровые пределы земельных участков, а также границы самой топографической съемки.

Вспомогательные обозначения

В случае с топографическими планами к вспомогательным изображениям относится следующее:

• Математическая основа. То есть, изображение крестов и обозначение их координат. Это позволяет четко привязать чертеж к координатам на реальной местности.
• Условные обозначения. Если на топоплане используются какие-либо обозначения, не относящиеся к общепринятым условным знакам, то их расшифровывают на самом чертеже. Если же в документе только стандартные знаки, их дешифровка не производится.
• Основной штамп. Место на документе, где можно найти всю дополнительную информацию о чертеже — масштаб, местоположение объекта, данные об исполнителе и проч.

Необходимое оборудование

Составлению топографического плана земельного участка предшествует топографическая съемка. Для нее нужно следующее оборудование:

• Оптические нивелиры. Позволяют точно измерить плоскость участка.
• Тахеометр электронный. Высокоточный прибор для измерения высотных параметров, определения прямоугольных и полярных координат, замера площади земельных наделов, обработки полученных данных.
• Дальномеры. Сегодня это лазерные электронные рулетки, позволяющие быстро, точно и без особых усилий определить расстояние между объектами.
• Спутниковое оборудование.

На этом закончим знакомство с важнейшими характеристиками и особенностями топографических планов. Вы также знаете теперь, чем подобные документы отличаются от карт и геоподоснов.
